■　流量开关

挡板式流量开关

典型应用：
　　主要适用于中小管道液体流量的控制
特点：
■　可靠性高，使用寿命长
■　设定值范围可调
■　温度范围宽，承压高

■　产品简介

　　流量开关壳体内部的流体通道上装有一个内部装有永久磁铁的活塞。当活塞被液流所引起的压力差推动时，磁性活塞便会带动设备内部的密封磁性进行开关动作。活塞的直径决定了启动流量。当液流减少时，不锈钢弹簧会推动活塞复位。簧片开关被开动后，可远传报警或指示。用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。
　　适用场合 　　

　　气液两用型，工业自动化/机械设备/空气压缩工业/制冷及空调

■　基本参数

类型	参数
外壳防护等级	IP65
输出形式	微动开关SPDT输出或Din插头输出
触点寿命	10万次
使用介质温度范围	－30～110℃
工作介质	空气、水和油
微动开关参数	5A（max.）、250VAC/DC）
最大承压	25bar
材质	壳体为黄铜或不锈钢，挡板为不锈钢材质

■　流量范围

管径	流量保护值设定范围(m³/h)	连接方式
DN10	0.08—0.30	G3/8（螺纹）
DN15	0.19—0.68	G1/2（螺纹）
DN20	0.35—1.21	G3/4（螺纹）
DN25	0.55—1.89	G1（螺纹）
DN32	0.97--3.57	G1-1/4（螺纹）
DN40	1.40—4.84	G1-1/2（螺纹）
DN50	2.18—7.55	G2（螺纹）
DN65	3.20—11.2	DN65（法兰）
DN80	1.40--14.8	DN80（法兰）
DN100	2.30--30.2	DN100（法兰）
DN125	3.10--41.60	DN125（法兰）
DN150	4.00--54.70	DN150（法兰）

■　产品展示

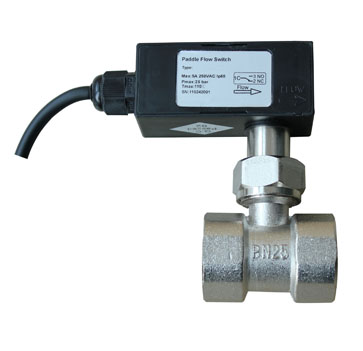

　　管道流量开关
挡板式流量开关

　　
管道流量开关

■　选型资料

　　选型资料请您联系我们的在线客服或拨打电话索取！电话： 022-59988961
